هل يستطيع مسبار الموجات فوق الصوتية اكتشاف العيوب الصغيرة؟
كمورد لمسبار الموجات فوق الصوتية، قادتني خبرتي في هذا المجال إلى استكشاف قدرات هذه الأجهزة الرائعة، خاصة عندما يتعلق الأمر باكتشاف العيوب الصغيرة. تُستخدم مجسات الموجات فوق الصوتية على نطاق واسع في العديد من الصناعات، بدءًا من التصنيع والفضاء إلى الطب والسيارات، نظرًا لطبيعتها غير الغازية وحساسيتها العالية. في هذه المدونة، سوف أتعمق في العلوم التي تكمن خلف مجسات الموجات فوق الصوتية، وقدرتها على اكتشاف العيوب الصغيرة، وبعض العوامل التي تؤثر على هذا الكشف.
علم مجسات الموجات فوق الصوتية
تعمل مجسات الموجات فوق الصوتية على مبدأ الموجات فوق الصوتية. هذه الموجات عبارة عن موجات صوتية ذات ترددات أعلى من الحد الأعلى للسمع البشري، وعادة ما تكون أعلى من 20 كيلو هرتز. يقوم المسبار بإصدار موجات فوق صوتية إلى المادة التي يتم فحصها. عندما تواجه هذه الموجات عيبًا، مثل صدع أو فراغ أو تضمين، ينعكس جزء من الموجة مرة أخرى إلى المسبار. يقوم المسبار بعد ذلك بالكشف عن هذه الموجات المنعكسة وتحويلها إلى إشارات كهربائية، والتي يتم تحليلها لتحديد وجود الخلل وموقعه وحجمه.

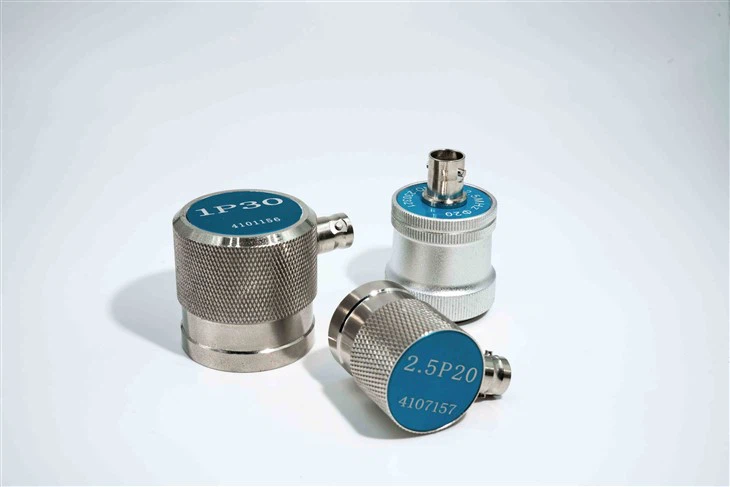

المكون الرئيسي لمسبار الموجات فوق الصوتية هو العنصر الكهرضغطي. عند تطبيق جهد كهربائي على هذا العنصر، فإنه يهتز ويولد موجات فوق صوتية. وعلى العكس من ذلك، عندما يتعرض العنصر للموجات فوق الصوتية، فإنه يولد جهدًا كهربائيًا. تسمح هذه الخاصية للمسبار بإصدار واستقبال الموجات فوق الصوتية. نحن نقدم مجموعة متنوعة من محولات الطاقة الكهرضغطية، بما في ذلكمحول سيراميك بيزو منخفض التردد,محول بالموجات فوق الصوتية عالية التردد، ومحول بالموجات فوق الصوتية 40 كيلو هرتز، كل منها مصمم لتطبيقات محددة ومتطلبات الكشف عن العيوب.
القدرة على اكتشاف العيوب الصغيرة
تتمتع مجسات الموجات فوق الصوتية بإمكانية عالية لاكتشاف العيوب الصغيرة. يتم تحديد قدرة الكشف بشكل أساسي من خلال تردد الموجات فوق الصوتية. الموجات فوق الصوتية ذات التردد العالي لها أطوال موجية أقصر، مما يمكنها من اكتشاف العيوب الأصغر. على سبيل المثال، في عملية تصنيع عالية الدقة حيث يجب أن تكون المكونات خالية حتى من أصغر الشقوق، يمكن استخدام مسبار الموجات فوق الصوتية عالي التردد.
يرتبط الطول الموجي (π) للموجة فوق الصوتية في مادة ما بالتردد (f) والسرعة (v) للموجة في المادة بواسطة الصيغة (π=\frac{v}{f}). عندما يكون الطول الموجي بنفس حجم حجم العيب، يمكن للموجة أن تتفاعل مع العيب وتنتج انعكاسًا يمكن اكتشافه. وهذا يعني أنه بالنسبة لمادة معينة ذات سرعة موجية معروفة، سيكون للمسبار ذو التردد العالي طول موجي أقصر ويمكنه اكتشاف عيوب أصغر.
ومع ذلك، هناك قيود. ومع زيادة التردد، يقل عمق اختراق الموجات فوق الصوتية. وذلك لأن الموجات ذات التردد العالي يتم امتصاصها وتشتيتها بسهولة أكبر بواسطة المادة. لذلك، إذا كان العيب موجودًا في عمق مادة سميكة، فقد لا يتمكن المسبار عالي التردد من الوصول إليه، على الرغم من أنه يمكنه اكتشاف عيوب أصغر بالقرب من السطح. في مثل هذه الحالات، يمكن استخدام مسبار ذو تردد منخفض لتحقيق اختراق أكبر، ولكن على حساب تقليل الحساسية للعيوب الصغيرة.
العوامل المؤثرة على اكتشاف الخلل
هناك عدة عوامل يمكن أن تؤثر على قدرة مسبار الموجات فوق الصوتية على اكتشاف العيوب الصغيرة. تلعب خصائص المواد دورًا حاسمًا. المواد المختلفة لها سرعات الموجات فوق الصوتية المختلفة، ومعاملات الامتصاص، وخصائص التشتت. على سبيل المثال، في مادة متجانسة وكثيفة مثل الفولاذ، يمكن للموجات فوق الصوتية أن تنتقل لمسافات طويلة نسبيًا مع توهين أقل، مما يسهل اكتشاف العيوب. في المقابل، يمكن للمواد المسامية أو غير المتجانسة، مثل المواد المركبة، أن تسبب تشتتًا كبيرًا للموجات فوق الصوتية، مما قد يجعل اكتشاف العيوب الصغيرة أكثر صعوبة.
اتجاه الخلل مهم أيضا. إذا تم توجيه الخلل بشكل عمودي على اتجاه انتشار الموجات فوق الصوتية، فسوف يعكس المزيد من طاقة الموجة إلى المسبار، مما يسهل اكتشافه. ومع ذلك، إذا كان الخلل موازيًا لاتجاه الموجة، فقد تكون الإشارة المنعكسة ضعيفة جدًا أو حتى غير قابلة للاكتشاف.
الظروف السطحية هي عامل مهم آخر. يمكن أن يتسبب السطح الخشن أو غير المنتظم في تشتت الموجات فوق الصوتية وتقليل نسبة الإشارة إلى الضوضاء. وهذا يمكن أن يجعل من الصعب على المسبار التمييز بين الانعكاسات والعيوب. لذلك، غالبًا ما يكون إعداد السطح المناسب مطلوبًا قبل الفحص بالموجات فوق الصوتية لضمان الكشف الدقيق عن الخلل.
التطبيقات التي تتطلب اكتشاف عيوب صغيرة
هناك العديد من التطبيقات التي يكون فيها اكتشاف العيوب الصغيرة أمرًا بالغ الأهمية. في صناعة الطيران، أي شرخ صغير في أحد مكونات الطائرة يمكن أن يكون له عواقب كارثية. تُستخدم مجسات الموجات فوق الصوتية لفحص شفرات التوربينات وهياكل الأجنحة والأجزاء المهمة الأخرى بحثًا عن العيوب الصغيرة التي قد تؤدي إلى الفشل أثناء الطيران. في المجال الطبي، يتم استخدام مجسات الموجات فوق الصوتية للكشف عن الأورام الصغيرة أو التشوهات في الجسم. يمكن أن توفر المجسات عالية التردد صورًا تفصيلية للهياكل الصغيرة، مما يسمح بالتشخيص والعلاج المبكر.
في صناعة السيارات، يتم استخدام الفحص بالموجات فوق الصوتية للكشف عن العيوب الصغيرة في مكونات المحرك وأجزاء ناقل الحركة واللحامات. يعد ضمان جودة وموثوقية هذه المكونات أمرًا ضروريًا لسلامة المركبات وأدائها.
تحسين فحص المسبار بالموجات فوق الصوتية
لتحسين الكشف عن العيوب الصغيرة، من المهم تحديد مسبار الموجات فوق الصوتية المناسب للتطبيق. يتضمن ذلك النظر في عوامل مثل المادة التي يتم فحصها، والحجم المتوقع للعيوب وموقعها، وعمق الاختراق المطلوب. في بعض الحالات، يمكن استخدام مجسات متعددة بترددات مختلفة لتحقيق اكتشاف عالي الحساسية للعيوب الصغيرة بالقرب من السطح والاختراق العميق للكشف عن العيوب الداخلية.
يمكن لتقنيات معالجة الإشارات المتقدمة أيضًا تحسين اكتشاف العيوب الصغيرة. يمكن لهذه التقنيات تحسين نسبة الإشارة إلى الضوضاء، وإزالة الضوضاء والتداخل غير المرغوب فيه، وتوفير معلومات أكثر دقة حول حجم العيوب وموقعها.
خاتمة
في الختام، مجسات الموجات فوق الصوتية لديها القدرة على الكشف عن العيوب الصغيرة، ولكن فعاليتها تعتمد على عوامل مختلفة مثل التردد، وخصائص المواد، واتجاه العيب، والظروف السطحية. باعتبارنا موردًا للمسبارات بالموجات فوق الصوتية، فإننا ملتزمون بتوفير منتجات عالية الجودة ودعم فني لمساعدة عملائنا على تلبية احتياجاتهم الخاصة باكتشاف العيوب. سواء كنت تعمل في مجال الطيران أو الطب أو السيارات أو أي صناعة أخرى تتطلب اكتشافًا دقيقًا للعيوب، فلدينا مسبار الموجات فوق الصوتية المناسب لك.
إذا كنت مهتمًا بمعرفة المزيد عن مجساتنا بالموجات فوق الصوتية أو ترغب في مناقشة متطلباتك المحددة للكشف عن العيوب الصغيرة، فنحن نشجعك على الاتصال بنا لمناقشة المشتريات. فريق الخبراء لدينا على استعداد لمساعدتك في العثور على الحل الأنسب لتطبيقك.
مراجع
- بريخوفسكيخ، إل إم، وجودين، الزراعة العضوية (1998). صوتيات الأصداف المرنة المملوءة بالسائل. سبرينغر.
- كراوتكرامر، جيه، وكراوتكرامر، هـ. (1990). اختبار المواد بالموجات فوق الصوتية. سبرينغر - فيرلاغ.
- روز، جي إل (1999). الموجات فوق الصوتية في الوسائط الصلبة. مطبعة جامعة كامبريدج.
